電能質量不是一個新的話題，近年來由于越來越多新的技術引入，整個世界的電氣環境變得更加脆弱，電能質量問題越來越受到人們的關注。 電氣環境現象的考慮和限值是從IEC61000-x-x電磁兼容性標準化中得出的。

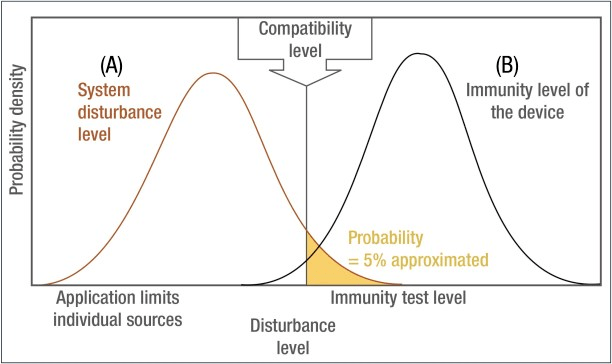

圖1：電磁兼容原理。 審議干擾和豁免排放限制(來源：EN61000-2-2，附件A)。

發射=干擾發射(A)干擾=干擾兼容性(B)

由于不可能防止所有電能質量擾動或使所有設備完全免受這些擾動的影響，因此商定了騷擾和抗擾度的限值，這是電磁兼容學科領域的一項既定原則，它考慮到了技術可行性和經濟效益兩方面。

電網中電能質量的考慮和評估

統計過的電能質量數據用于證明所需的一致性或在統計數據基礎上確定的電能質量問題。

電網質量的評估

-- IEC61000-2-2  適用環境-公共低壓電網中低頻傳導擾動和信號傳輸?shù)募嫒菪运?測量在PCC-公共耦合點進行)

-- IEC61000-2-4  適用環境-工業裝置中低頻傳導擾動的兼容性水平(工業、非公用50/60Hz低壓和35kV以上交流中壓)3個環境類別(PCC測量，內部連接點)

-- IEC61000-2-12  適用環境-公共中壓電網中低頻傳導擾動和信號傳輸?shù)募嫒菪运?PCC測量)

電氣（公共）供電網絡電壓特性

-- EN50160  公共低壓、中壓和高壓供電網絡電壓的特性(PCC測量)

-- GB/T  GB標準為中國國家標準，推薦標準以“GB/T”為前綴”。

-- IEEE519  電力裝置諧波控制的推薦做法和要求(美國等)

-- 具體國家  對于上述標準也可以采用國別報告形式。

-- 具體應用  基于上述標準，也可以存在個別統計報表。

DACHCZ

DACHCZ制定了評估網格反饋的技術規則，從措辭中已經可以看出，各國參與這項規則編輯：

-- 論壇網絡技術/VDE中的網絡操作(FNN)  第33Bismarckstra?e，D-10625柏林

-- 奧地利電子經濟學院  Brahmsplatz3，A-1040Wien

-- 瑞士電力公司協會  Hintere Bahnhofstrasse10，CH-5001Aarau

-- CSRES-Ceske sdruzeni regulovanych elektroenergetickych spolecnosti  納赫魯?shù)?9，CZ-14000普拉哈2

評估數據中心電能質量

-- 在共同耦合點  IEC61000-2-2、IEC61000-2-4、IEC61000-2-12、EN50160、IEEE519、GB/T等。

-- 電壓質量，非電網供電的數據中心  EN50600-2-2：2019-08，IECTR63191等

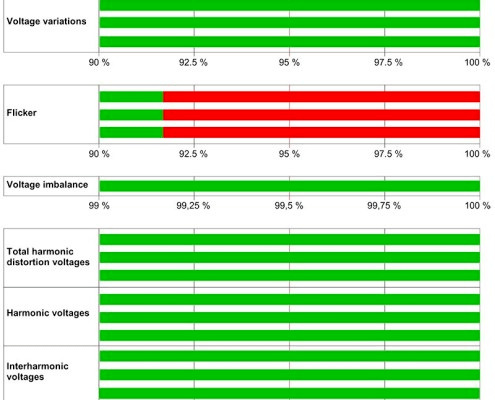

注意

在產生評級時，不應低估7天的統計低期限。 然而，特別是在移動測量的情況下，由于各種原因，往往要求將短周期限制在每小時甚至每分鐘的基礎上。 必須明確的是，這不可能導致任何有意義的評估——更不用說符合法律的評估了。 評估通常以報告形式印發。 報告的格式不受任何標準的限制。
