測量的準確性受到質疑

測量儀器通常按標準和精度分類,準確性是一個重要的指標，有效地分析建立在精確測量結果的基礎上。 然而，可以觀察到，雖然所使用的測量裝置滿足所需的精度等級，但必要的電流傳感器往往不太達標。

雖然在電能質量測試應用中使用的A級測量裝置對應U/I的精度是0.1%，功率精度是0.2S，但配套的電流傳感器的設計往往要差得多(例如1%或更差)。 不僅傳感器精度在電能質量測量中有意義，對于諧波兼容性這一現代日益嚴重的電能質量相關課題也意義重大。

剩余電流監控系統中的錯誤信息

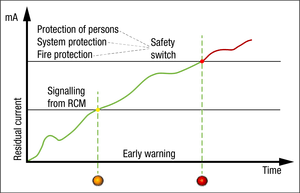

通常，由于操作原因，不能將斷路保護器(RCD)直接斷開用于的火災和系統保護。 通常會使用一個剩余電流監控設備(RCM)與工作電流連接，用于監控故障電流進而報警后采取措施，例如在UPS設備、數據中心、生產設施、機場等場合。

但同時也可以越來越多地觀察到RCM系統是脆弱的，通常，不間斷的諧波干擾測量觸發假警報。 例如在沒有故障情況下報告觸發了限值。 這給操作者帶來了困惑，也導致了不必要的分析任務。 然而，如果忽視錯誤則導致真實故障情況下的誤判。

解決方案：使用合格的電流傳感器測量系統

為了提高電能質量測量的精度，推薦使用XCTB、XKBU和XKBR系列的電流傳感器進行電能質量分析。 新一代電流傳感器保證了即使在20kHz的諧波波段也不受干擾。瑞士CamilleBauer的計量認證級電能質量儀器滿足IEC61000-4-30 ed.3標準,從傳感器到LINAXPQ3000、LINAXPQ5000和LINAXPQ5000-RACK系列主機,整體滿足A級電能質量測試儀的要求。

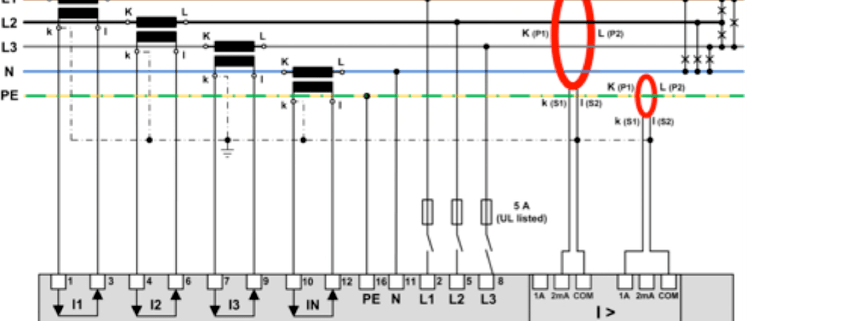

為了對剩余電流監控裝置進行優化，可以使用LINAXPQ系列在對電能質量進行測量和評估的同時監控剩余電流以及接地漏電流。 為此，我們使用了DACT和KBU系列的剩余電流傳感器。 為了避免在諧波的情況下發生錯誤監控，測量系統的測試頻率被限制在1kHz以內。 此外，還具有以下優點：可自由選擇的監測通道數目（0/2/4/6/8）、差分漏電流和接地漏電流監測的可選項、導線斷開監測、可自由設置限值、也可標準電流互感器測量接地導體電流、記錄觸發限值的情況、通過數字輸出直接報警等，所有這些可以確保有一個穩定的供電系統。 特別值得注意的是，在選擇可監視通道方面具有很高的靈活性，這使得在實際監控情況下能夠進行快速故障定位。
