電能質量分析的過程涉及找出電能質量問題發生的原因、地點、時間、方式和原因。定義目標不僅使項目保持正軌，還有助于確定執行任務所需的資源。監測地點取決于問題在哪里觀察到或假定問題存在在哪里。如果問題位于設備級別，則一個好的起點是將監控設備放置在設備的電源點。有時，設備可能是電源和電力系統接地問題。如果問題的根源未確定給設備，則可以使用一般電源系統轉到公共連接點 （PCC）。相反，如果整個安裝受到影響，或者您要進行一項研究，以確定供電商提供的供電系統質量的參考條件，那么合乎邏輯的選擇是從公共連接點開始。然后，您可以將調查擴展到每個輔助回路。

出現問題時，還可以提供有關電源問題性質的重要信息。如果問題僅在一天的某個時間發生，則必須調查當時運行中的設備。電力分配器執行的開關，如開關功率因數補償電容器，也應作為每天同時定期同時出現的問題的潛在來源。監測期應包括安裝的至少一個完整運行周期（即直到重復特定的技術過程）。某些流程包含相同的工作周期，每周 7 天、3 班次。其他操作因星期一的當天而異，在這種情況下，最小監測周期應為 1 周。

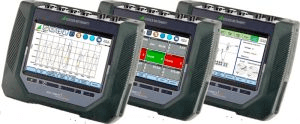

便攜式分析儀（如 MAVOWATT 200 儀器系列）通常用于監控時間有限的應用，僅在研究期間安裝，并在研究完成后卸載。

作為規劃和準備過程的一部分，有必要獲得分析的安裝或設備的歷史記錄。從設備操作員或熟悉設施操作的人員處獲取信息是獲取安裝歷史記錄的重要一步。典型信息包括：確定復發系統問題發生的時間（頻率和持續時間）;記錄缺陷或缺陷的狀態;標記最近對設備或裝置的任何更改;記錄高功率或重要性電氣設備的運行周期。

檢查位置

對位置的檢查應首先對裝置的外部和附近區域進行目視檢查，以便更好地了解該地區。需要考慮的事項包括配電類型（例如地下）、功率因數補償設施的方法和定位、可能導致公共電路干擾的鄰近裝置、附近的配電站/站和其他可能有問題的條件。

對安裝的檢查有助于識別可能導致干擾的設備。它還可以識別配電問題，如腐蝕或中斷導體、過熱或嘈雜的變壓器、損壞或結構不當?shù)碾姎饷姘宓?。熱像儀在檢測所有這些問題時非常有用。必須清點和檢查重要的電氣負載，如大功率電機、UPS 系統、空氣壓縮機等。應特別注意有問題的設備。

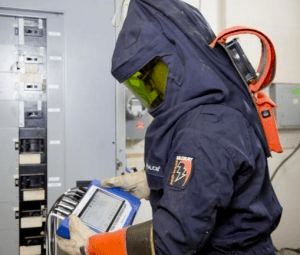

配備防護設備的電工安裝便攜式電能質量分析儀

任何檢查均應包括從負載到一般電源的電路實物清單，以確定可能導致電源問題的任何負載。只有合格的人員才能進行任何測試和維護工作。常見的布線問題是導致電能質量問題的常見原因。在電氣配電系統檢查過程中觀察到的斷開連接和其他問題必須在監控前進行糾正。應特別注意設備、到達、離開、配電通道、電氣面板、變壓器和供電電纜。
