電能質量相關問題的常見的電磁現象—-正弦波的變化

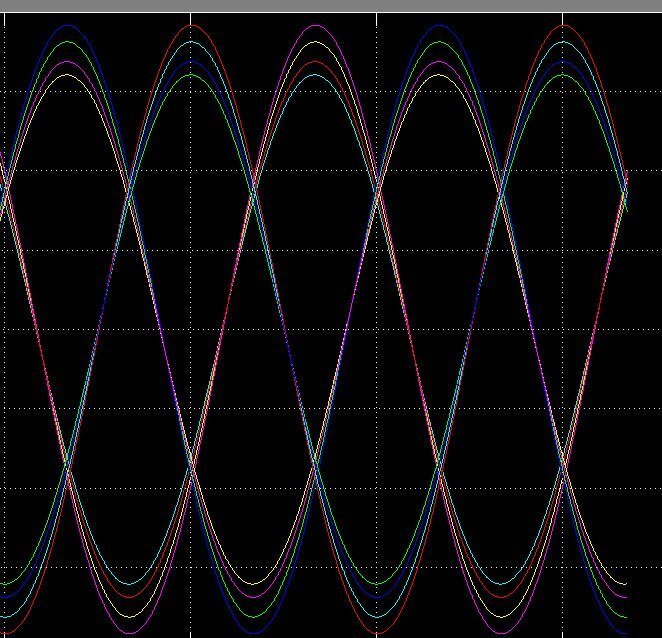

1. 引起電能質量相關問題的常見的電磁現象是電壓的基本波形——正弦波的變化。

用一個數字表示這個復雜形狀的一個數學數字是RMS-均方根。它在波形的一個周期中獲取每個采樣點（通常為128個），將該值乘以它本身（將其平方），將它們相加并取平均值（平均值），然后取該數字的平方根。這與峰值不同，峰值是一個周期中最大的采樣值。對于不同的波形，峰值和均方根之間有不同的關系。--電能質量分析檢測裝置

對于正弦波，峰值比均方根值大1.414倍，或均方根值比峰值小0.707倍。這種關系不適用于失真的波形，例如出現諧波時，這就是為什么應該使用“真有效值”儀表，而不是將峰值乘以0.707來確定有效值的儀表。

2.  如果您出于任何原因?qū)⑴潆姳P取下，現在是使用重要的電能質量工具之一螺絲刀的好時機。請務必佩戴正確的安全設備并遵循所有必要的安全預防措施。在大多數設施中，電流只在一天的一部分時間內流動。

今天，這種電流通常包含產生熱量的諧波電流。加熱/冷卻/加熱/冷卻循環以及由此產生的電線膨脹和收縮會導致連接隨著時間的推移而松動。這種松動會增加連接的阻抗，從而進一步增加加熱效果。用螺絲刀擰緊松動的連接有助于降低電壓降并將火災可能性降至最低。

3.  諧波通常按其諧波數（奇數或偶數）分組。奇數是3，5，7，9等等，偶數是2，4，6，8等等。

還有另一個使用的分組，稱為三倍頻，即3、6、9、12等。三倍頻之所以如此分組，是因?yàn)槿额l諧波電流將加入三相四線Y形電路的中性點，而不是取消。這就需要使中性導體的載流能力等于或高達相導體載流能力的1.73倍。

即使是諧波也被組合在一起，因?yàn)樗鼈兺ǔ２淮嬖谟诰哂姓＿\(yùn)行設備的系統中，除非有半波整流器作為負載存在。如果半個輸入整流器在全波整流器中不能正常工作，那么負載就會像半波整流器一樣吸取電流，并且電流波形將富含均勻諧波。--電能質量諧波分析儀

這是一個線索，可能有什么東西壞了。即使是諧波也可以在波形中識別，因?yàn)樗鼈冊诓ㄐ蔚囊话雰?nèi)造成對稱性損失。
