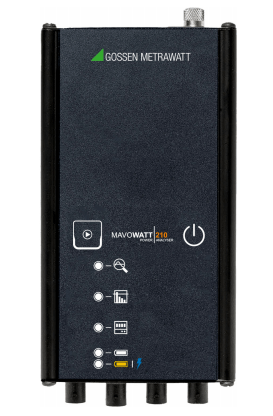

MAVOWATT 210 三相電能質量分析儀技術指標：

機械設計

尺寸 ：                          (W × H × D) Approx. 6.4 × 8.9 × 18.8 cm

重量：                           Approx. 0.64 kg

防護:                             IP50 (垂直方向)

電能質量測試儀環境條件

操作溫度：                    0 … +45 °C

存儲溫度：                    ?15 … +55 °C

海拔：                           海拔2000米

相對濕度：                    5% to 95%,

三相電能質量監測儀電源

AC電源                          電壓范圍: 90 to 264 VAC,  47 to 63 Hz

                                      Consumption: 15 W max.

內部電池                        可充電鋰電池 3.6 V, 7.2 Ah

                                      運行時間: 7 小時(典型值)

                                      充電時間: 15 小時(典型值)

電氣安全

防護等級:                      CAT II

污染等級:                      2

電氣測量安全

測量安全等級                CAT III

污染等級                       2

數據接口

以太網                          10 Mbit/s

USB                              2.0

通訊協議                       Modbus, BACnet?

內部存儲                       8 GB

電能質量測試儀相關標準

該儀器的生產和測試符合以下安全法規：

EN 61326                      Class A 測量、控制和實驗室用電氣設 備電磁兼容性要求

CISPR 11                      Class A 無線電干擾和抗擾度測量裝置限 值

EN 61000-4-2                靜電放電抗擾度

EN 61000-4-3                電磁場輻射抗擾度

EN 61000-4-4                電快速瞬變脈沖群抗擾度

EN 61000-4-5                雷電抗擾度

EN 61000-4-6                傳導干擾抗擾度

DIN EN 60529/

IEC 60529                      外殼防護等級（IP Code）

EN 61010-1                    測量、控制和實驗室用電氣設備安全要 求

電能質量測試儀特征值

常規                                采樣頻率      32 ksps （記錄和實  時表計）

                                                            每周期128采樣點 （周期性波形快照） 1個周期

                                       觸發分辨率   (依據 IEC  61000-4-30 Class S 方法)

電壓

                                       范圍              90 to 600 VRMS  CATIII

                                       精度              90 VRMS to  600 VRMS = ±0.1%,  < 90 VRMS = 0.5%

                                       接口              4個安全型香蕉頭電 壓輸入接口-3+1

電流

                                       輸入              0.333 VRMS full  scale,  接口類型: BNC

                                       精度              ±0.1% + probe

頻率

                                       范圍              50 Hz = 45 Hz  to 55 Hz,  60 Hz = 55 Hz  to 65 Hz    50/60 Hz:

                                       精度              ±0.001 Hz

能量參數

                                       有功能量 (P)  0.1%

                                       無功能量 (Q)  0.1%

                                       視在能量(S)    0.1%

                                       基波有功能量  0.2%

                                       基波無功能量(Q)   0.2%

                                       基波視在能量(S)       0.2%

                                       需求                          0.2%

功率參數

                                      有功功率 (P)              0.2%

                                      無功功率(Q)               0.2%

                                      視在功率(S)               0.2%

                                      基波有功功率 (P)       0.2%

                                      基波無功功率(Q)        0.2%

                                      基波視在功率(S)        0.2%

                                      功率因數                    ±0.001%

標配清單

請檢查套裝的完整清單 (product no. M840B):

1                                    MAVOWATT 210

1                                    電源線 (IP42)

4                                    帶可拆卸式鱷魚夾的電壓測試線，鱷魚夾最大開口20mm

3                                    羅氏線圈型的AC柔性電流探頭，50-500A，線圈長度40cm （貨號 Z840A）

1                                    網線

1                                    Dran-View軟件

1                                   柔性包裝

選配附件

1                                   羅氏線圈型的AC柔性電流探頭，50-500A 線圈長度40cm （貨號 Z840A）

1                                   羅氏線圈型的AC柔性電流探頭，150-1500A 線圈長度40cm （貨號 Z840B）

1                                   羅氏線圈型的AC柔性電流探頭，300-3000A 線圈長度40cm （貨號 Z840C）

1                                   鉗式電流互感器 MAVOWATT 210 CT-H-5A 附帶 MAVOWATT 210連接線; 600 V CAT III; 5 A; class  0.5; 開口鉗直徑 10 mm (貨號 Z840J）

1                                   鉗式電流互感器 MAVOWATT 210 CT-H-20A 附帶 MAVOWATT 210連接線;; 600 V CAT III; 20 A;  class 0.5; 開口鉗直徑10 mm (貨號 Z840K)

1                                   鉗式電流互感器 MAVOWATT 210 CT-H-50A 附帶 MAVOWATT 210連接線; 600 V CAT III; 50 A;  class 0.5; 開口鉗直徑 10 mm (貨號 Z840L)
