電力監測儀電路-電力監測儀電路原理及設計：

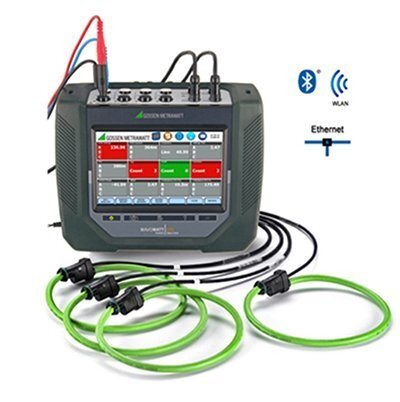

隨著電力行業的快速發展，電力監測儀在電力系統中的應用越來越廣泛。電力監測儀是一種用于實時監測電力系統參數的設備，通常包括電流、電壓、功率因素等參數的監測與測量。而電力監測儀的核心部分就是電路，它負責對電力信號進行采集和處理。

電力監測儀電路的設計涉及到很多方面的知識，包括模擬電路、數字電路、數據采集與轉換以及通信協議等。首先，我們來看看電力監測儀電路的原理。

電力監測儀電路的原理主要分為三個部分：電力信號采集、數據處理和通信接口。其中，電力信號采集是電力監測儀的核心部分，它負責將電力系統中的電流和電壓信號轉化為微弱的電壓或電流信號，并通過放大電路將其放大到合適的測量范圍。數據處理部分對采集到的電力信號進行濾波、放大、ADC轉換等處理，然后將處理后的數據進行存儲和計算，得到各種電力參數的測量結果。之后，通信接口將電力監測儀與上位機或其他設備進行連接，實現數據的傳輸和控制。

在電力信號采集部分，電流和電壓信號通常通過傳感器進行采集。以電流信號采集為例，傳感器通常采用霍爾效應或電阻變送器原理，將電流信號轉化為與之成正比的電壓信號。電壓信號采集則較為簡單，直接使用電壓互感器將電壓信號轉化為與之成正比的低壓信號。

數據處理部分可以采用模擬電路和數字電路相結合的方式。模擬電路主要負責對電力信號進行濾波和放大，確保數據的準確性。數字電路則負責將模擬信號轉化為數字信號，并進行ADC轉換。同時，數字電路還可以對數據進行處理和存儲，如使用FPGA進行數據計算和存儲等。

通信接口通常采用串口或以太網接口，用于與上位機或其他設備進行數據交互。通信協議方面，常用的有MODBUS、CAN等。通過通信接口，電力監測儀可以實現對參數的遠程監控和控制。

電力監測儀電路的設計中需要考慮的因素很多，如信號的精度、抗干擾能力、采樣速率等。其中，信號的精度是保證測量結果準確性的重要因素，需要通過合理的放大系數和ADC分辨率來保證?？垢蓴_能力則是保證電力監測儀正常工作的關鍵，需要通過濾波電路和屏蔽措施來消除外部干擾。

在電力監測儀電路設計中，還需要考慮到功耗和成本的問題。功耗的控制可以通過低功耗設計和電源管理等手段來實現，以延長設備的使用壽命和節約能源。成本方面，則需要平衡性能與成本的關系，選擇合適的元器件和方案。

電力監測儀電路的設計是一個綜合性的工程，需要結合模擬和數字電路的知識，合理選取元器件和方案，以實現對電力系統參數的準確測量和數據處理。隨著技術的不斷發展，電力監測儀電路的設計仍將面臨更高的要求和挑戰，我們需要不斷學習和創新，不斷提高電力監測儀的性能和可靠性，為電力系統的安全穩定運行做出貢獻。
