DranXperT便攜式功耗記錄儀產品簡介：
DranXperT便攜式功耗記錄儀是一種新的便攜式，低成本，功率記錄儀和電能質量測量儀器。DranXperT便攜式功耗記錄儀是兩種產品的綜合體:精確，3相，雙向功率/能量記錄儀具有1/2周期分辨率的電能質量檢測器，用于識別和記錄常見的電能質量問題，如跌落/下降、中斷以及電流變化。
DranXperT便攜式功耗記錄儀可以測量您期望的所有功率參數，如W、VA、VAR、PF、需量和能耗。作為一種雙向功率計，用于分布式能源和新能源。, DranXperT便攜式功耗記錄儀的測量是首屈一指的，還包括電能質量監控功能。電能質量問題，如跌落，中斷可以用IEC 61000-4-30 1/2周期分辨率檢測，并使用IEEE 519-2014/IEC 61000-4-7技術計算諧波。

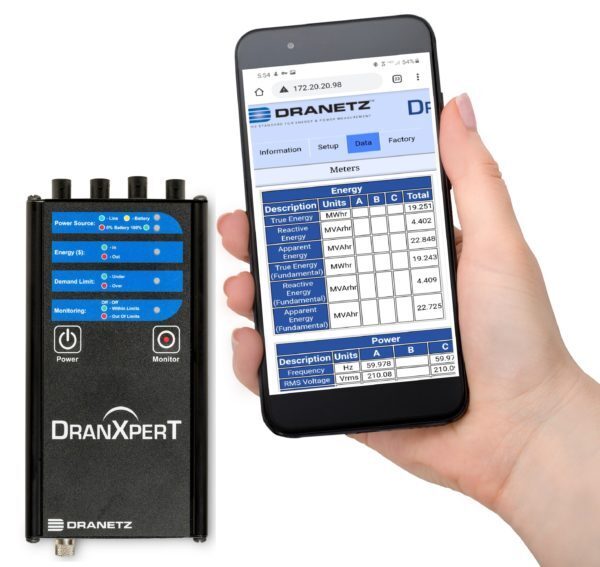

DranXperT便攜式功耗記錄儀包括免費的、無需License的Dran-View XP軟件、一個web瀏覽器用戶界面和強大的遠程通信功能，可用于幾乎任何便攜式或臨時電源監控應用場所。使用所提供的以太網通訊接口直接將您的計算機連接到DranXperT，或連接到任何本地/私人/公司網絡，甚至遠程通信的Internet。在任何個人電腦、平板電腦或智能手機上的網頁瀏覽器，可以配置儀表記錄和實時數據審查。數據很容易通過USB驅動器或通過網絡瀏覽器下載到你的PC上進行分析。
在這個價格點上，沒有任何其他產品可以達到這樣的高水平的性能，一個完整的雙向能量/功率表和電能質量監控功能。
便攜式功耗記錄儀產品特點：
☆ 功率/能量記錄儀和電能質量干擾/事件監測儀
☆ 3個電壓通道—直接測量值高達600Vrms，CATIII
☆ 4個電流通道—0.333Vrms的電流輸入，兼容Dranetz柔性、卡扣型或任何行業標準0.333VrmsCT（UL認證）
☆ 測量參數-V、I、W(P)、VA(S)、VAR(Q)、PF、需求量、能耗等
☆ 電能質量監測儀-檢測和記錄RMS暫降/下降、驟升、電流變化的趨勢，采用IEC61000-4-30 1/2周波方法
☆ 諧波測量和記錄-Vthd，Ithd。使用IEEE519-2014/IEC61000-4-7的方法進行的測量

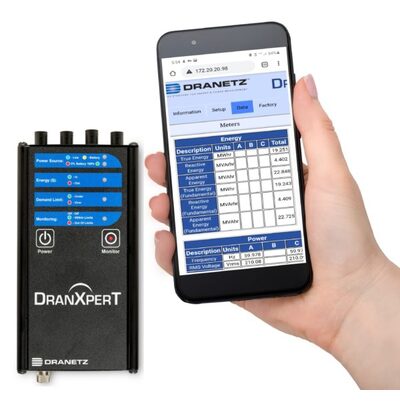

☆ Web瀏覽器接口的實時儀表，設置和數據傳輸
☆ W美的NEC220.87負荷研究，請參見我們的應用文檔
☆ 免費的，無需License的Dran-ViewXP軟件的分析和報告
☆ 7小時電池運行時間，同級別表現優異。

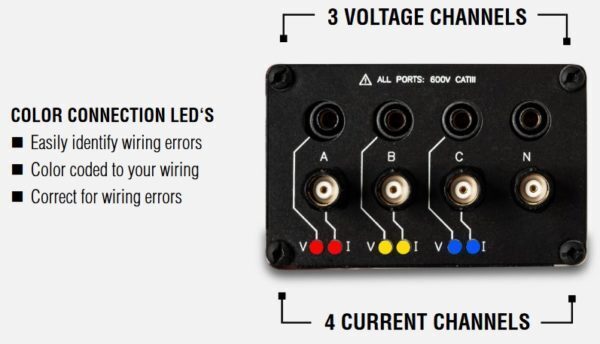

☆ 自動接線驗證-LED指示接線錯誤

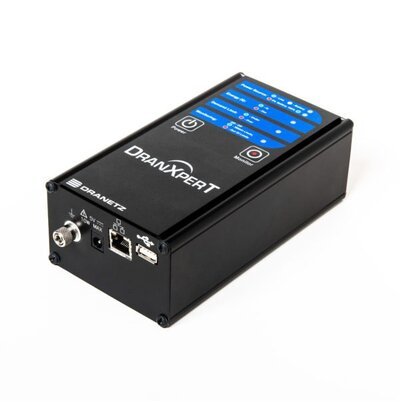

☆ 以太網、USB通信
☆ Modbus, Bacne
☆ 符合UL和CE的要求
☆ 3年的保修期
DranXperT便攜式功耗記錄儀技術參數：
通用指標
☆ 采樣頻率：32ksps（記錄和實時采樣），每周期128個樣本（周期波形快照采樣）
☆ 長期記錄間隔：用戶可選擇（最小間隔1秒）
☆ 快照速率：用戶可選擇（最小間隔60秒）
☆ 需求量間隔存儲速率：用戶可選擇（1min至1440min）
☆ 暫降/下降、驟升限值觸發分辨率：1個周波（使用IEC61000-4-30 S類方法）
☆ 面板指示燈：用于監控打開/關閉、能量流向、電能質量事件指示燈、電池充電/狀態、接線狀態的RGB指示燈
☆ 存儲容量：8GB
信號輸入
3路電壓：
☆ 測量范圍：90至600VrmsCATIII
☆ 精度：90Vrms到600Vrms=±0.1%，<90Vrms=0.5%

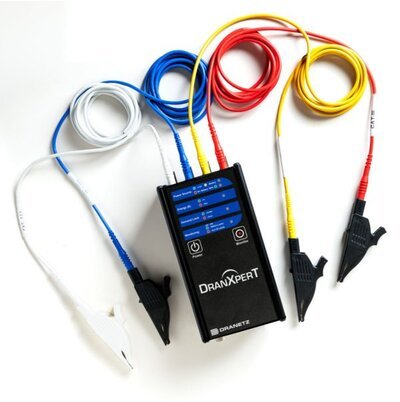

☆ 連接：4個安全香蕉電壓輸入-3相電壓和1個中性點/參考點
4路電流:
☆ 輸入：0.333Vrms全量程
☆ 精度：±0.1%+探針
☆ 連接方式：BNC
工作頻率
☆ 范圍：50Hz=45Hz至55Hz，60Hz=55Hz至65Hz
☆ 精度：50/60Hz：±0.001Hz
能耗參數（與探頭有關）
☆ 有功能量(P)：0.1%
☆ 無功能量(Q)：0.1%
☆ 視在能量(S)：0.1%
☆ 基本有功能量(P)：0.2%
☆ 基本無功能量(Q)：0.2%
☆ 基本視在能量(S)：0.2%
☆ 需求量：0.2%
功率參數（與探頭有關）
☆ 有功功率(P)：0.2%
☆ 無功功率(Q)：0.2%
☆ 視在功率（S：0.2%
☆ 基本有功功率(P)：0.2%
☆ 基本無功功率(Q)：0.2%
☆ 基本視在功率(S)：0.2%
☆ 功率系數(PF)：±0.001%
電能質量
☆ 暫降/下降、驟升限值觸發分辨率：1個周波
☆ 周期波形快照：1個周波
☆ Vthd：±5%對于V≥10%Vnom
☆ Ithd：±5%為I≥10%Inom+傳感器誤差
接線類型
☆ 單相
☆ 分裂相位
☆ 三相星型
☆ 三相角型-2個探頭
☆ 三相角型-3個探頭
儀器供電電源
線路電源供應
☆ 工作范圍：90至264VAC，47至63Hz
☆ 耗電量：最大15W
☆ 線路線/插頭：本地化，取決于國家。美國，歐盟，英國，澳大利亞都有
內部電池
☆ 可充電鋰離子電池組（UL認證）
☆ 運行時間：7小時（典型時間）
☆ 充電時間：15小時（典型時間）
通信接口
☆ 以太網
☆ USB
☆ 協議：Modbus、Bacnet
外殼和機械設備
機械特性
☆ 重量：1.4磅。(0.64Kg)
☆ 尺寸：3.5英寸寬x2.2英寸高x7.4英寸長（6.4厘米x8.9厘米x18.8厘米）
☆ 材料：鋁制材料
☆ 接口保護等級：IP50（垂直位置）
環境條件
☆ 儲存溫度：5至131°F（-15至+55°C）
☆ 工作溫度：32至113°F（0至+45°C）
☆ 濕度：5%至95%不冷凝
☆ 海拔：最大高度為6560英尺（2000m）（根據EN61010-1）
安全保護措施
UL
☆ En61010-1
☆ 供電電源：電氣安裝CAT二類，污染二級
☆ 測量輸入：電氣安裝CAT三類，污染等級二級
CE
☆ En61326
☆ CISPR 11
☆ EN 6100042、6100043、6100044、6100045、6100046
DranXperT便攜式功耗記錄儀產品附件：
DranXperT Package Ordering Information
Flex CT Packages
DXPT-F500-16PKG-xx: 500A, 16” Flex CT package
DXPT-F1500-16PKG-xx: 1500A, 16” Flex CT package
DXPT-F3000-16PKG-xx: 3000A, 16” Flex CT package
DXPT-F500-24PKG-xx: 500A, 24” Flex CT package
DXPT-F1500-24PKG-xx: 1500A, 24” Flex CT package
DXPT-F3000-24PKG-xx: 3000A, 24” Flex CT package
DXPT-F500-36PKG-xx: 500A, 36” Flex CT package
DXPT-F1500-36PKG-xx: 1500A, 36” Flex CT package
DXPT-F3000-36PKG-xx: 3000A, 36” Flex CT package
xx: Enter line cord code: US, EU, UK, AU (Australia)

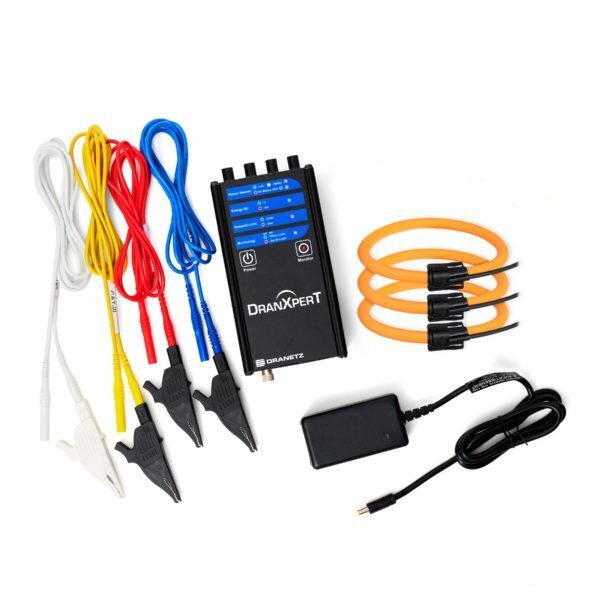

Each package includes: DranXperT, (3) CT’s, voltage cables/clips, carry case, Dran-View XP software (free download), line cord
Hinged CT Packages
DXPT-H5APKG-xx: 5A CT package
DXPT-H20APKG-xx: 20A CT package
DXPT-H50APKG-xx: 50A CT package
DXPT-H100APKG-xx: 100A CT package
DXPT-H600APKG-xx: 600A CT package
xx: Enter line cord code: US, EU, UK, AU (Australia)

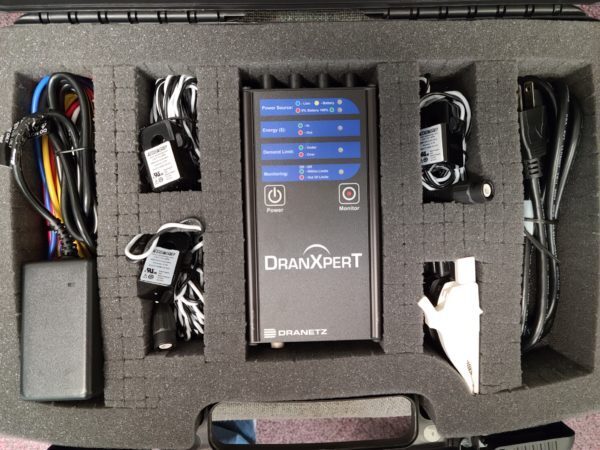

Each package includes: DranXperT, (3) CT’s, voltage cables/clips, carry case, Dran-View XP software (free download), line cord
Optional Flex CT’s – ± 1% amplitude, ±1° phase error, 50/60Hz, 10%-1 of probe range
16″ Flex CT’s
FLEX-3000A-16: 300-3000A
FLEX-1500A-16: 150-1500A
FLEX-500A-16: 50-500A
24″ Flex CT’s
FLEX-3000A-24: 300-3000A
FLEX-1500A-24: 150-1500A
FLEX-500A-24: 50-500A
36″ Flex CT’s
FLEX-3000A-36: 300-3000A
FLEX-1500A-36: 150-1500A
FLEX-500A-36: 50-500A
Optional Hinged CT’s – 600V CAT III, Freq range: 50 – 1Khz
CT-H-5A: 5A, 0.5%, hinged split core, 0.4″ window
CT-H-20A: 20A, 0.5%, hinged split core, 0.4″ window
CT-H-50A: 50A, 0.5%, hinged split core, 0.4″ window
CT-H-100A: 100A, 0.5%, hinged split core, 1.0″ window
CT-H-600A: 600A, 0.5%, hinged split core, 1.38″ window
備注
☆ DranXpertCT與其他Dranetz產品不兼容
☆ DranXpert與其他Dranetz產品所使用的CT不兼容
☆ 僅選擇333mV輸出的CT以用于DranXperT
DranXperT便攜式功耗記錄儀應用領域：
DranXperT幾乎可以在任何本地或遠程電源監控應用場合中，包括：
☆ 能源部審計
☆ 需求側管理
☆ 基本的電能質量調查
☆ NEC220.87負荷監測
☆ 檢查計量情況
☆ 二次計量
☆ 租戶計量表
☆ 新能源生產和DER集成
☆ 能源成本分配
☆ 負荷分析
☆ 功率因數的研究
☆ 住宅應用，包括能源使用和電能質量檢測
各行業包括，但不限于：
☆ 電力設施
☆ 商業的
☆ 工業的
☆ 生產制造
☆ 電氣承包商
☆ 物業管理和房地產
☆ 石化
☆ 醫院和醫療保健部門
☆ 租賃公司
